1. Кс / И / З Акис усваја високу велику чврстоћу - Спеед Линеарни водич за ваљак, брзу храну до 36/36/30 (м / мин); Сваки водич за оси који усвоји увезени тешки теретни ваљак Линеарни водич, Пре - оптерећење је В3, висок лежај и стабилна тачност;
2 Стандардни мотор вретена са иИП30 / 8000 мотором високи обртни момент. Висока крутост Тајван вретено са спољним пречником до 190 мм, јединствени лабиринтски уређај и уређај за пуњење лабиринта на вретеном носа да би се ефикасно заштитио вретено. Максимална брзина вретена до 5300рпм, и висока чврстина и висока прецизност.
3. Дијелови алата Машине припадају познатим марки фабрике.
ОПТ механичке карактеристике

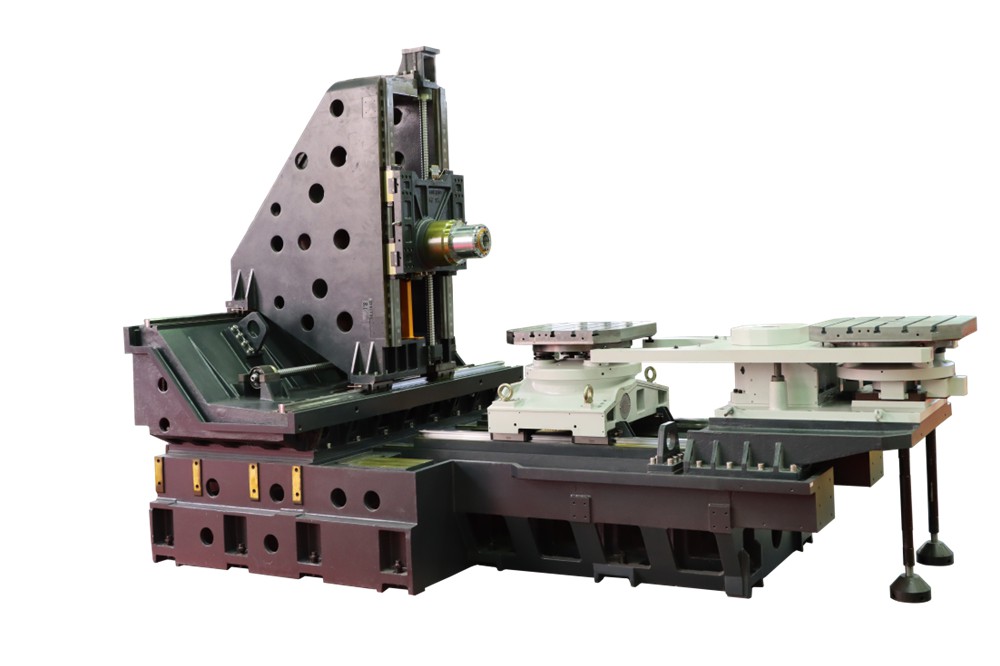

1. Одливци одсене песка са лечењем у каљепи:
Одливци се праве користећи бензин песак и подвргнути се рачунару - контролисану лечење електричне пећи. Спиндле Бок има оптимизовано висок дизајн - ригидност, побољшан са додатним клизачем за побољшану подршку и стабилност.
2 Одвајање уља и воде, СПРУЛАЛНА Структура пражњења чипа:
Машина је дизајнирана са системом раздвајања уља и воде, уз спиралну структуру пражњења чипа. Овај дизајн не само да машина чини више корисника - пријатељски, али такође доприноси одличној заштити животне средине ефикасним управљањем отпадом.
3. ГРАНДИНГ И ГРИЈАЊЕ ЗА ЛОНГЕ - ТЕМЕР ПРЕЦИСИОН:
Моторно седиште, лежајево седиште и машинско тело су приземље и стругање без употребе јастучића. Овај пажљив процес осигурава да машина не одржава дуго - изразу и стабилну перформансе у свом сервисном животу.
4. Високо - прецизност, висока - брзина, оптерећена - лежајске осовине:
Три секије машине имају висока - прецизност, висока - брзине линеарне слајдове и куглице, извори од познатих јапанских или европских и америчких брендова. Ово осигурава велики оптерећење - носивости, динамичну тачност и трајан живот радника.
5. већи линеарни дизајн шине и распон водича:
Машина има већи линеарни дизајн шине са продуженим распоном водича у све три осе. Овај дизајн повећава динамичку тачност током операција сечења. Машина је такође опремљена вагама са положаја за прецизно мерење, а круг нафте мазиво је смештен интерно за оптималне перформансе
6 Хигх - квалитетни лежајеви за стабилност:
Лежајеви на све три осовине се добијају из најбољих брендова попут јапанског НСК или немачке педера, обезбеђујући изузетан квалитет. Специјални носач за куглице користе се на свим осовинама за смањење топлотне деформације и побољшања стабилности машине.
7. Ласерски интерферометар и кружна инспекција:
Машина је подвргнута финалном инспекцији помоћу ласерског интерферометра и ласерских кружних метода инспекције. Ово осигурава високог кришног сечења - квалитета, брже расељавање, минимална позитивна и негативна разлике сегмента за обраду и укупно ефикасније сечење у поређењу са традиционалним глодалицама.
Примена ЦНЦ хоризонталне машине
Аероспаце: За производњу сложених компоненти попут делова мотора, ваздушне оквире и зупчаника.
Аутомобили: користи се за прецизну обраду блокова мотора, преносних делова и других аутомобилских компоненти.
Нафта и гас: Машинска обрада гужве - делови за бушење опреме и вентила.
Аладинг и калупство прављење: за креирање прецизних плијесни и дијеса који се користе у масовној производњи.
Војна и одбрана: за производњу високог - прецизних компоненти које се користе у системима оружја, возилима и одбрамбеним системима.
Енергија: користи се у производњи компоненти за производњу електричне енергије, укључујући и сечиве турбине и делови генератора.
Медицински уређаји: за производњу замршених делова попут хируршких инструмената, имплантата и дијагностичке опреме.
Општа производња: за производњу широког разноликости дијелова и склопова сложеним геометријама.
Перформансе за сечење машина
|
Површинско глодање |
Челик 45 # |
Рупе за бушење |
Челик 45 # |
Тапкање |
Челик 45 # |
|
Дубина сечења |
|
Пречник секача |
|
Тапкање |
|
|
Секач |
Ø120мм * 5Т |
Секач |
Ø82мм * 2Т |
Секач |
M36*3P |
|
Брзина вретена |
420рпм |
Брзина вретена |
500РПМ |
Брзина вретена |
120рпм |
|
Хранити се |
F500 |
Хранити се |
F100 |
Хранити се |
F480 |
|
Ширина |
100 мм |
Ширина |
82 мм |
Ширина |
36 мм |
ГмХ-800Д хоризонтални параметри машине за машинство
|
Модел |
ГМХ-800Д |
||
|
Предмет |
Спецификације |
Јединице |
|
|
Путовати |
Кс / И / З Акис |
мм |
1300/800/900 |
|
Вретено носе на радном месту |
мм |
150-950 |
|
|
Спиндле центар до колоне |
мм |
150-1050 |
|
|
Три - Акис Воидеваи |
Вортер Линеарни водич |
||
|
Рационалан |
Величина радне столове (Л * В) |
мм |
800x800*2 |
|
Максимално оптерећење стола |
t |
1.4 |
|
|
Вијак стола |
мм |
||
|
Т - утор |
мм |
7-18x125 |
|
|
Број палета |
назива |
||
|
Индексирање стола |
1º/0.001º |
||
|
Максимални пречник окретања |
мм |
φ1100 |
|
|
Вретено |
Багер за вретено |
уписати |
ББТ-50 |
|
Брзина вретена |
рпм |
8000 |
|
|
Тип вретене погоне |
Каиш |
||
|
Захрањен |
Рапид Траверсе (Кс / И / З) |
м / мин |
40/40/30 |
|
Резање сечења (к / и / з) |
м / мин |
10 |
|
|
Машина за промену алата |
Аутоматски мењач алата |
Тип ланца (серво погон) |
|
|
Врста носача алата |
уписати |
БТ-50 |
|
|
Капацитет складишта алата |
Комад |
40 |
|
|
Макс. Пречник алата (суседни) |
мм |
125 |
|
|
Макс. Пречник алата (празан) |
мм |
250 |
|
|
Макс. Дужина алата |
мм |
350 |
|
|
Макс. Тежина алата |
кг |
25 |
|
|
Промена алата |
сец |
4.2 |
|
|
Мотор |
Мотор вретена |
кв |
15/18.5 |
|
Три - АКСИС СЕРВО МОТОР |
кв |
3.0/3.0/3.0 |
|
|
Тачност |
Тачност |
мм |
±0.005 |
|
Поновно постављање |
мм |
±0.003 |
|
|
Потребна снага |
Захтев за напајање |
ква |
35 |
|
Захтев за притисак ваздуха |
кг / цм² |
6^8 |
|
|
Други |
Спољне димензије (Л * в * Х) |
мм |
7000*5265*3120 |
|
Бруто тежина |
t |
21.5 |
|
Постављана питања
П: Како да одржавам ГМХ-800Д ЦНЦ хоризонтални обрадни центар?
О: Редовно одржавање укључује проверу и замену нафте и мазива, прегледавање вретена и мењача алата за хабање и осигуравајући да систем за хлађење и филтрирање машине функционишу правилно функционишу. За детаљне смернице за одржавање погледајте упутство за употребу или се обратите наш екипа подршке.
П: Да ли је ГМХ-800Д лако постављен и послује?
О: Да, ГМХ-800Д је дизајниран за једноставност подешавања и рада. Његов интуитивни контролни интерфејс, у комбинацији са аутоматизованим функцијама попут измењивача алата и позиционирање радног дела, смањује време подешавања и повећава оперативну ефикасност. Доступни су ресурси за обуку и техничка подршка да помогну оператерима брзо убрзавају.
П: Може ли ГМХ - 800Д руковати вишесловску обраду?
О: Да, ГМХ- 800Д подржава машину са 4 осовине или 5 осовине, што омогућава сложене геометрије, контуре и вишеструки обраду. То га чини идеалним за производњу замршених делова са високом прецизношћу у једном подешавању.
П: Могу ли да интегришем ГМХ-800Д са мојим постојећим производном системом?
О: Да, ГМХ - 800Д је компатибилан са већином индустријских стандардних ЦАД / ЦАМ софтвера и може се лако интегрисати у ваш постојећи производни систем. Такође подржава мрежна повезаност, омогућавајући даљинско надгледање и управљање.
